Ferramenta para localizar o centro de circulos

Mensagempor Augusto » 23 Fev 2011, 15:45

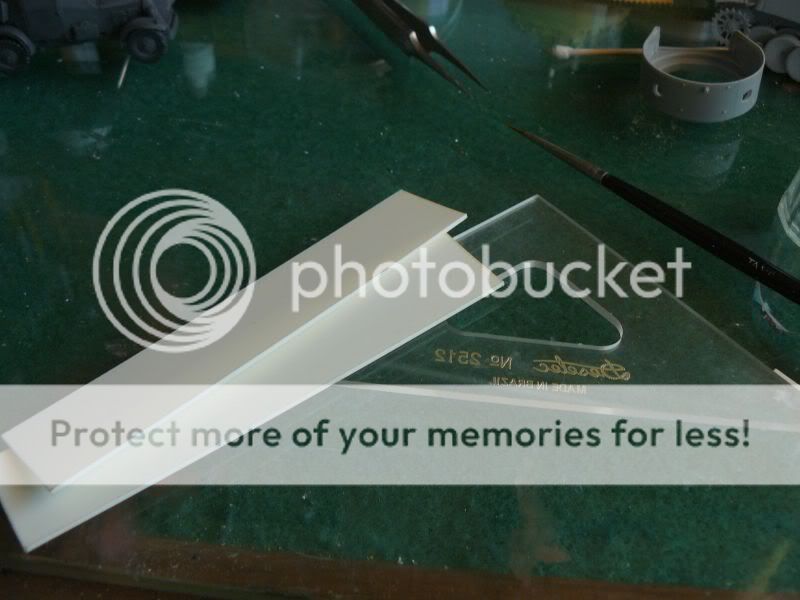

Como não é necessário nada muito preciso vou utilizar o material que tenho na mão.

Imagem

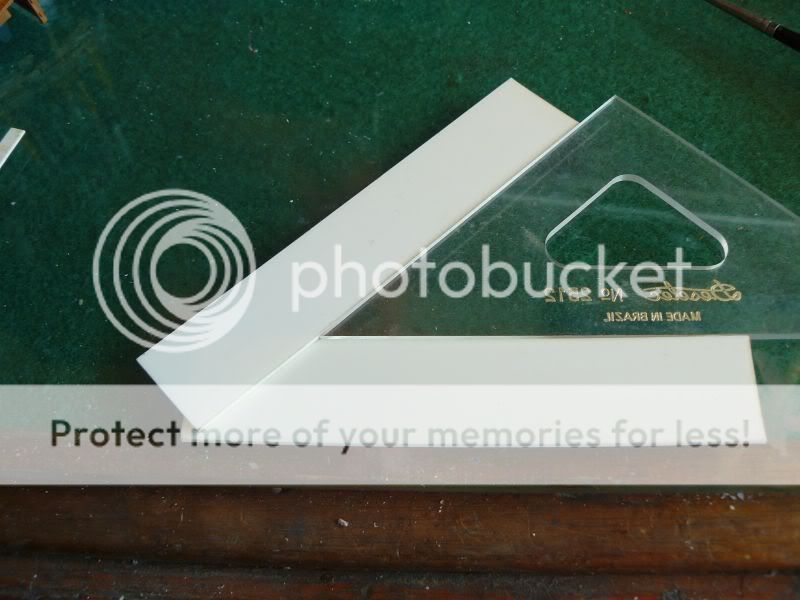

O primeiro passo é colar os dois pedaços de estireno num angulo de 45°, é preciso que uma peça fique por trás da outra.

Imagem

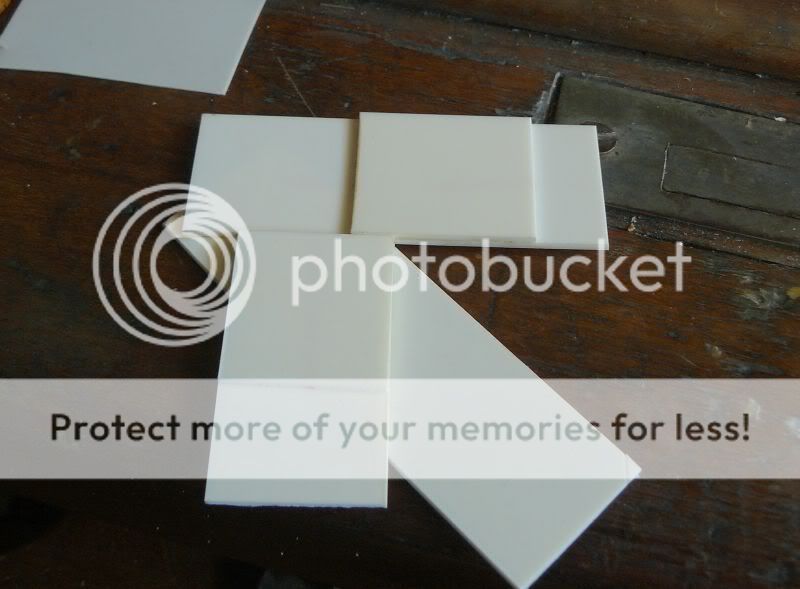

Um terceiro pedaço foi colado fazendo 90° com a peça de baixo e de forma a estar junto a quina do angulo de 45°

Imagem

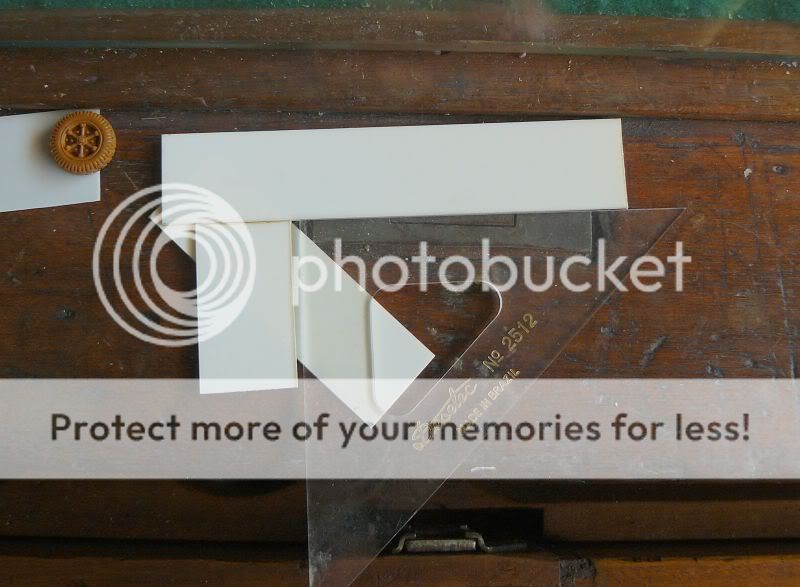

Para dar mais espessura a peça e conseguir mais apoio colei dois pedaços a mais.

Imagem

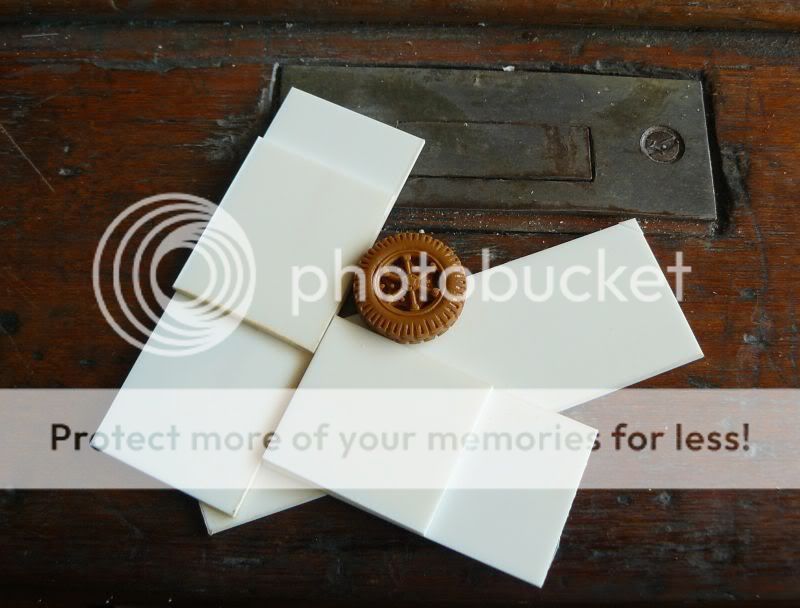

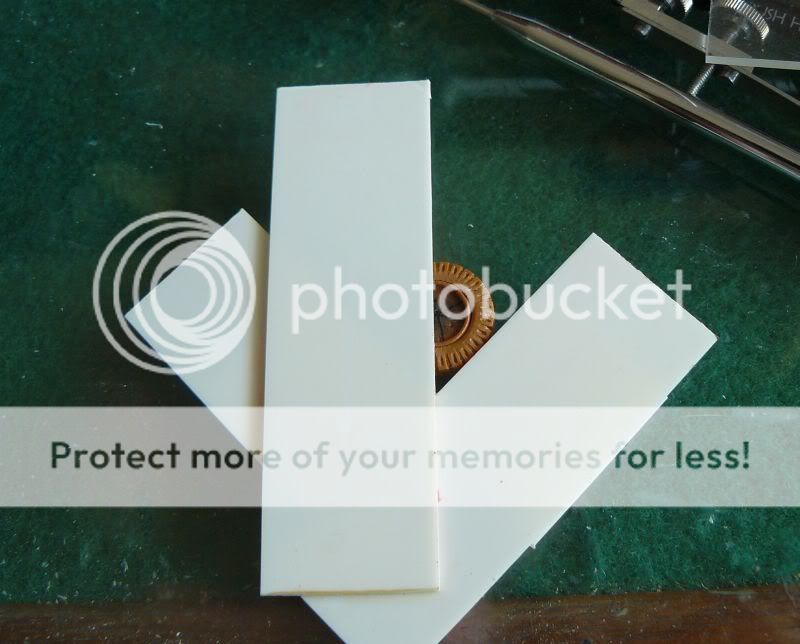

Agora basta apoiar a roda no V e a peça central mostrará um linha que passa no centro da roda.

Imagem

Imagem


Usando um caneta pilot ou equivalente basta traçar duas linhas girando a roda e o ponto de cruzamento sera o centro da roda.

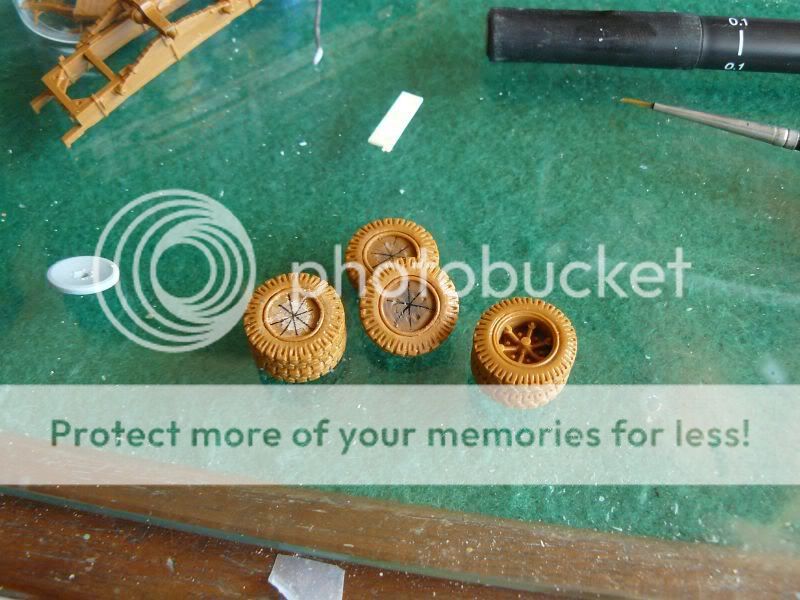

Como a ferramenta não é muito precisa e estas rodas de resina nem sempre são perfeitamente circulares, eu traço mais linhas, o que localiza melhor o centro.

Imagem
